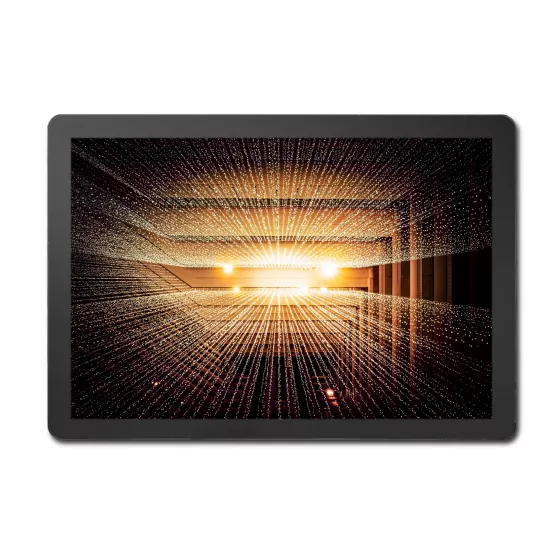

10.1 اینچ 1024 × 600 LVDS TFT ماژول با CTP

Victronix یک تولید کننده و تأمین کننده ماژول TFT حرفه ای مستقر در چین است. با 18 سال تجربه در این زمینه ، مدل های مختلفی را توسعه داده ایم. علاوه بر محصولات استاندارد ما ، ما همچنین خدمات سفارشی را برای پاسخگویی به نیازهای خاص مشتریان ارائه می دهیم. این ماژول TFT TFT 10.1 اینچ 1024 × 600 LVDS با CTP یک ماژول صفحه نمایش TFT با کیفیت بالا 10.1 اینچ است که برای برنامه های صنعتی ، پزشکی و تعبیه شده ساخته شده است. با ترکیب عملکرد نوری بالا ، عملکرد لمس خازنی و قابلیت اطمینان گسترده ، وضوح و دوام استثنایی را در شرایط عملیاتی شدید ارائه می دهد.

مدل:VXT101BAHA-02C

ارسال استعلام دانلود PDF

توضیحات محصول

در عصر هوش ، ماژول TFT ما را قادر می سازد تا داده های مورد نیاز را به صورت بصری ارائه دهیم. کیفیت ماژول TFT تأثیر اساسی در کاربرد آن دارد. مزایای ماژول TFT TFT Victronix 10.1 اینچ 1024 × 600 LVDS TFT با CTP چیست؟ در ابتدا ، روشنایی 420 CD/m² آن ، نسبت کنتراست 800: 1 ، زاویه مشاهده 80 درجه در همه جهات و یکنواختی 75 ٪ از تصاویر واضح اطمینان می دهد. ثانیاً ، از یک رابط LVDS 6/8 بیتی با کنترلر HX8282A11+HX8696A و یک صفحه لمسی خازنی قوی 5 نقطه ای با کنترلر CTP ILI2511 پشتیبانی می کند. علاوه بر این ، دارای یک نور پس زمینه سفید 3 × 13 برقی با طول عمر 30،000 تا 50،000 ساعت است و از قابلیت استفاده طولانی مدت آن در کاربردهای مختلف صنعتی اطمینان حاصل می کند. علاوه بر این ، مطابق با استانداردهای ROHS است و با موفقیت تست های قابلیت اطمینان دقیق ، از جمله شوک حرارتی ، رطوبت و محافظت ESD تا 8 کیلو ولت و تماس 4 کیلو ولت را پشت سر می گذارد. این محصول در دماهای شدید از -20 درجه سانتیگراد تا +70 درجه سانتیگراد کارآمد است و می تواند در برابر شرایط ذخیره شدید از -30 درجه سانتیگراد تا +80 درجه سانتیگراد مقاومت کند.

این ماژول TFT 10.1 اینچی از Victronix برای HMI های صنعتی ، دستگاه های پزشکی ، تجهیزات تشخیصی قابل حمل ، کیوسک های در فضای باز ، سیستم های حمل و نقل و پانل های کنترل اتوماسیون طراحی شده است.

مشخصات عمومی

قسمت	مطالب	واحد	یادداشت
نوع LCD	TFT	-
رنگ نمایش	16.7 متر
جهت مشاهده	همه	ساعت کلک
دمای عملیاتی	-20 ~+70	℃
دمای ذخیره سازی	-30 ~+80	℃
اندازه ماژول	10.1	اینچ
منطقه فعال (W × H)	222.72x125.28	مگنی
تعداد نقاط	1024x600	نقاط
کنترل کننده	HX8282A11+HX8696A	-
منبع تغذیه	3.3	V

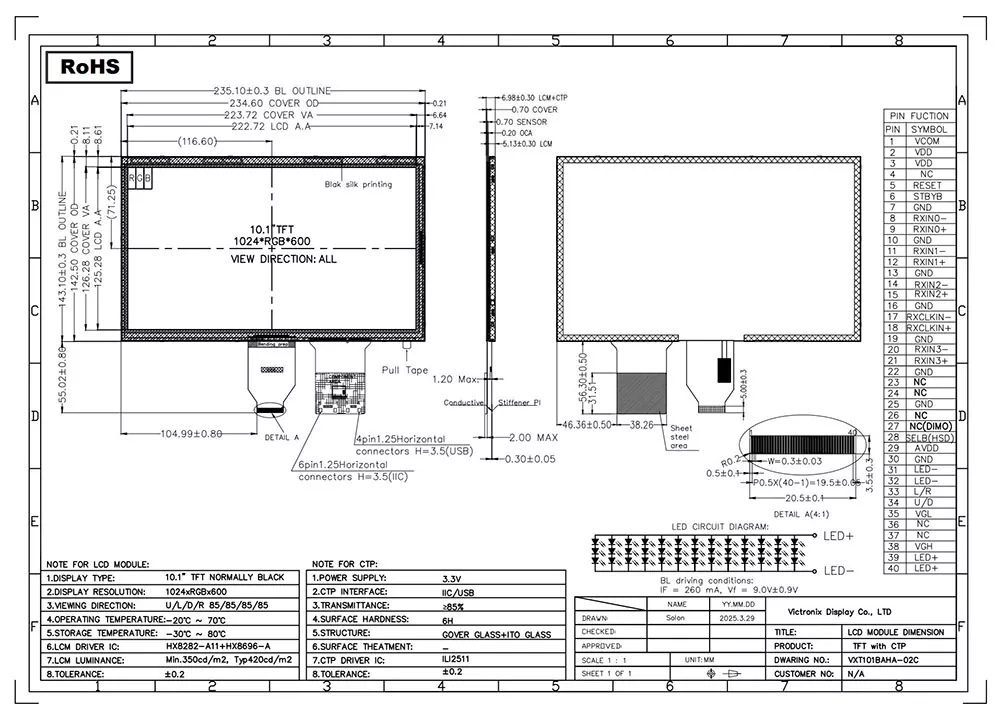

ابعاد طرح بندی	235.00x143.00x6.98	مگنی
نور پسند	3x13-LEDS (سفید)	رایانه های شخصی
وزن	---	g
رابط	LVD های 6/8 بیتی	-

پارامتر CTP

قسمت	مطالب	واحد	یادداشت
اندازه طرح کلی	235.10x143.10	مگنی
منطقه نمای پوشش	223.72 (ح) x126.28v)	مگنی
وضوح CTP	1024x600	نقاط
حالت رابط	IIC/USB	-
حالت لمسی	5 انگشت انسانی چند لمسی	-
سطح زیرین	> = 6 ساعت	-
شفافیت	> = 85 ٪	-
دقت	Entre +/- 1.5mm ، Edge +/- 2.5mm	مگنی
کنترل کننده CTP	ILI2511	-
منبع تغذیه	3.3 (IIC) /5.0(USB)	V
